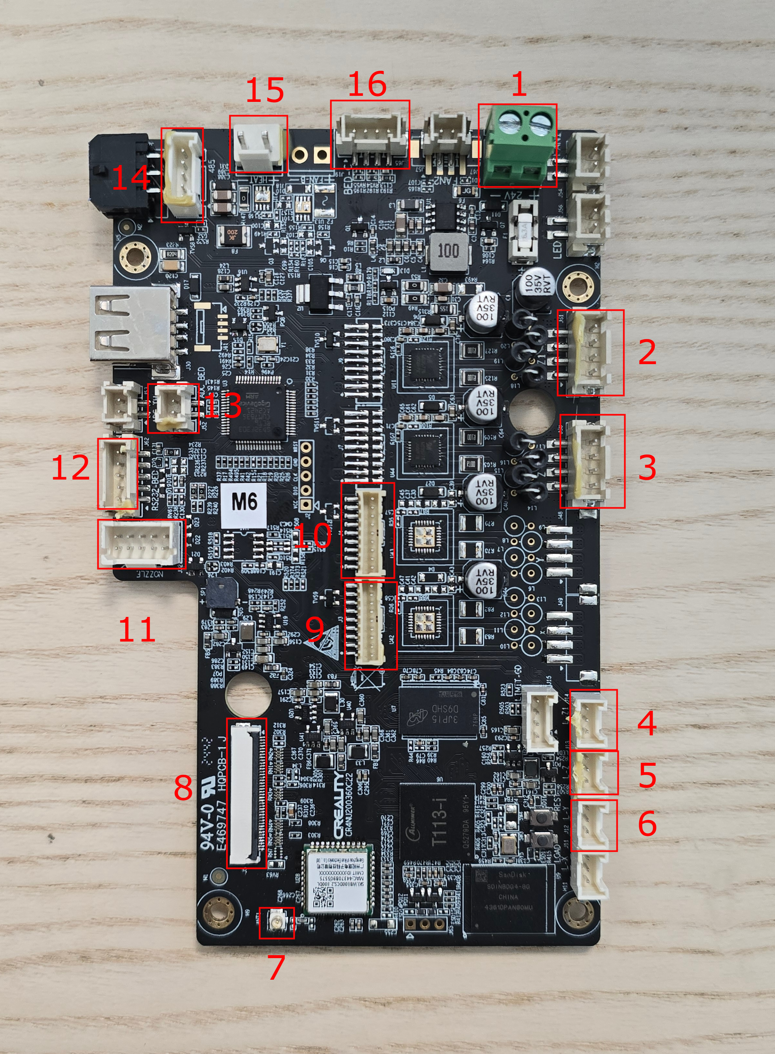

Creality Hi Mainboard Wiring Diagram



  1. 24V DC IN
  2. Z1 Motor
  3. Z Motor
  4. Limit Switch Z1
  5. Limit Switch Z
  6. Y Limit Switch
  7. Wifi Antenna
  8. Screen
  9. X Motor
  10. Y Motor
  11. Nozzle Cable
  12. RS232 Bed Communication
  13. ADC BED
  14. RFID
  15. Bed Power
